在精密制造领域，每个零部件的尺寸检测是确保产品质量的核心环节。传统人工查找尺寸并填写检查表不仅耗时，而且容易出错。因此，用户希望既快又准的方法，快速将关键尺寸提取并自动生成检查单的需求日益旺盛。

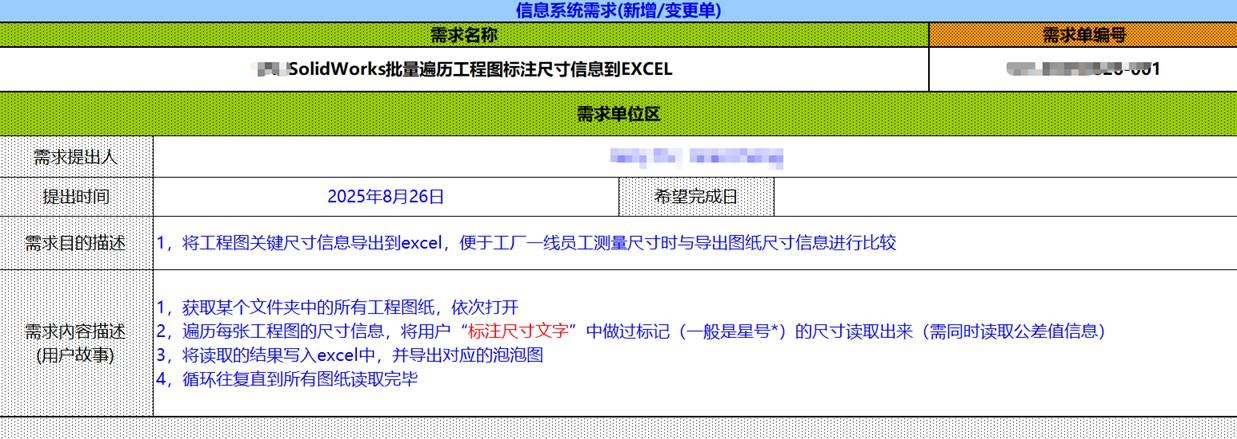

用户需求：

用户提供SOLIDWORKS 工程图提取样本，要求将所有带 * 尺寸全部提取并导出相应的泡泡图。

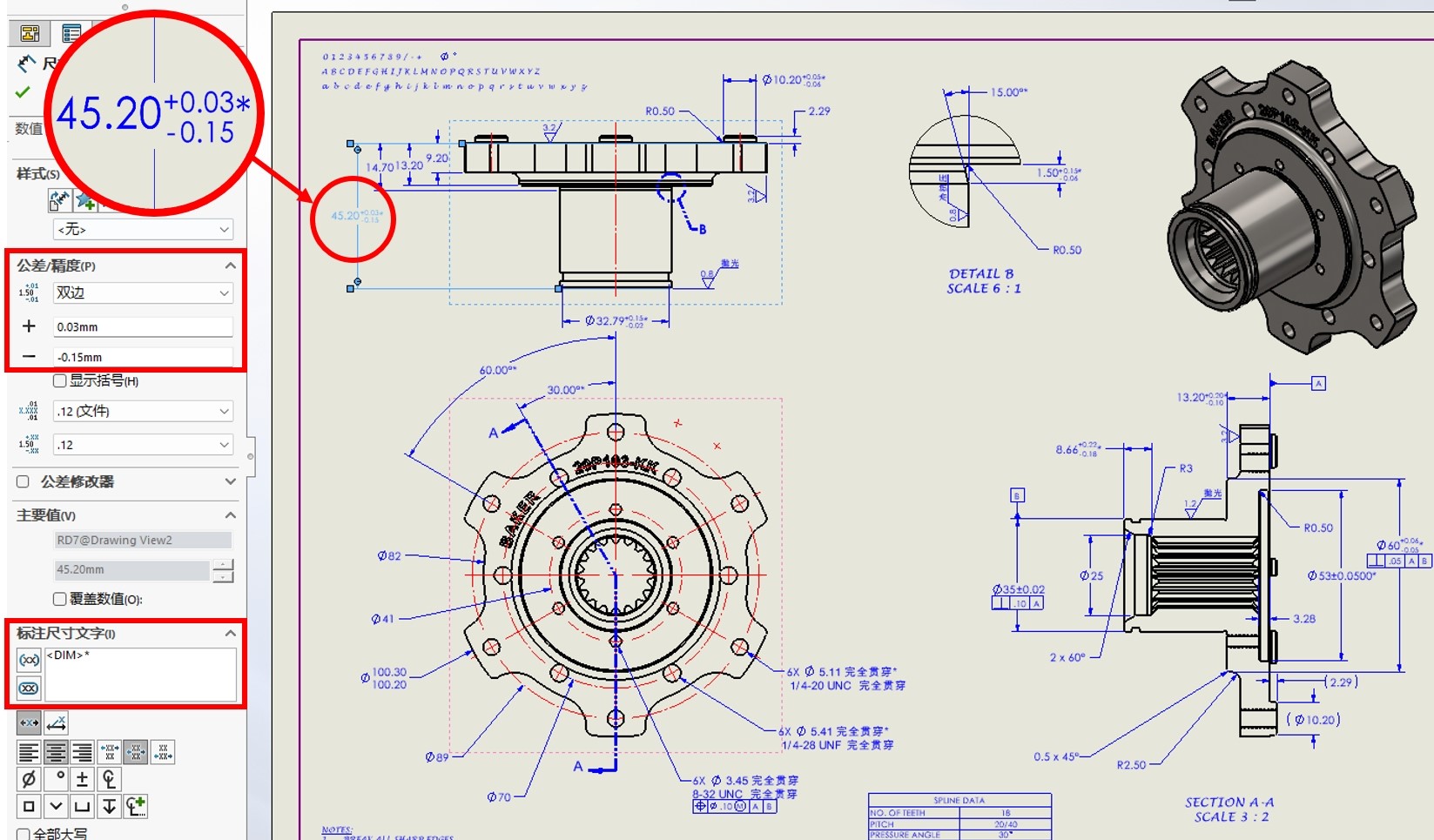

很多尺寸后面都标注有 * 号。提取带*尺寸，首先想到SOLIDWORKS的二次开发，但是由于用户是提取后要做球标序号（客户称泡泡图），不仅要提取尺寸和公差，还得在提取尺寸的同时，将球标序号标记在图纸上。这就不得不推SOLIDWORKS Inspection的功能。我的方法是，先将这些尺寸通过调用SOLIDWORKS接口预处理（分析哪些尺寸、孔标注等需要提取的，是否提取粗糙度，提取粗糙度的最小值是多少等）预处理完成，再调用SOLIDWORKS Inspection addin开发接口，将预处理的尺寸打上球标，并将标记完成的球标序号图纸输出为pdf或Edrawings文件，提取的尺寸结果输出至excel，按客户意愿是否原始图纸保留球标以供检查者查阅。

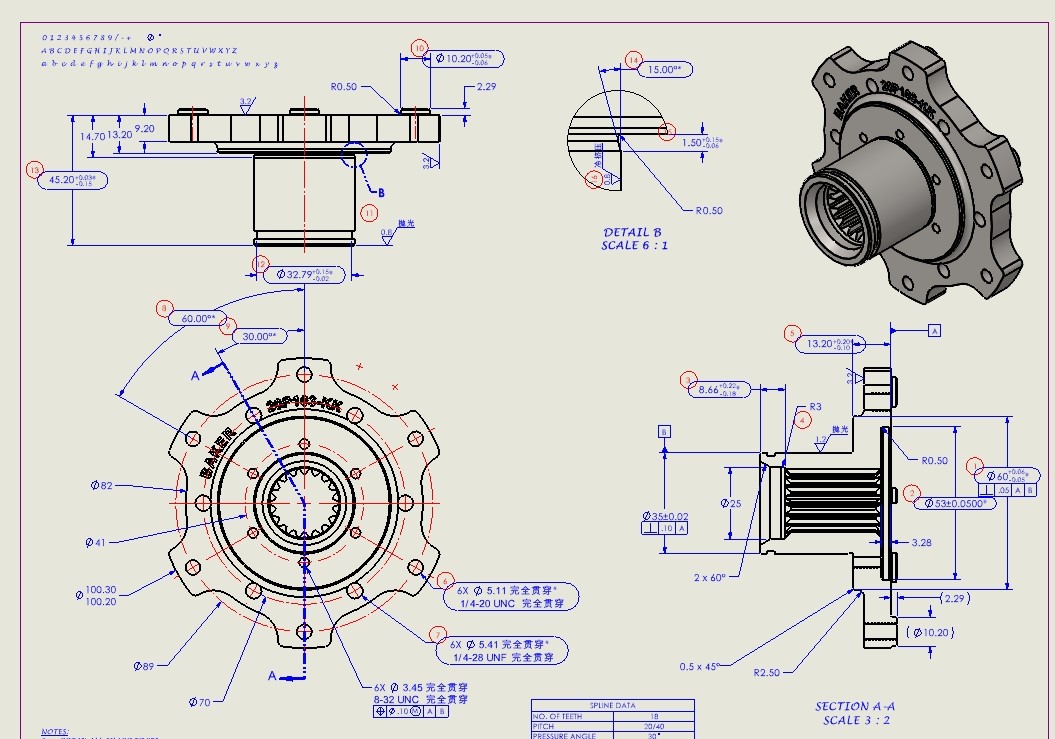

提取尺寸后的SOLIDWORKS 工程图文件：

图纸中每个带 * 号尺寸都被标记为审查尺寸，并将球标标记在尺寸上。

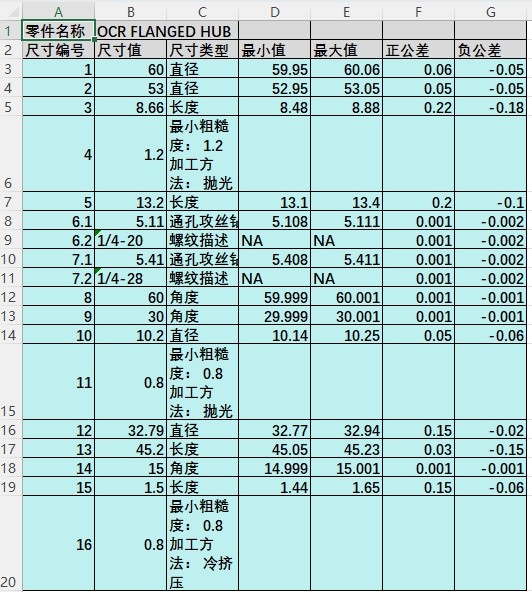

Excel输出结果：

对于包含数百个特征参数的设计图纸，传统人工标注球标序号和编写检查文档的方式不仅耗时（平均每张图纸需2-3小时），且易出现标注遗漏或填写参数错误（错误率高达15%）。通过SOLIDWORKS Inspection addin的二次开发，避免人工疏漏，使检测文档准确率接近100%，该方案可将单张图纸的文档处理时间压缩至1~3分钟内，效率提升98%以上。
